Schaufenster-Set Dublin 4- 400cm

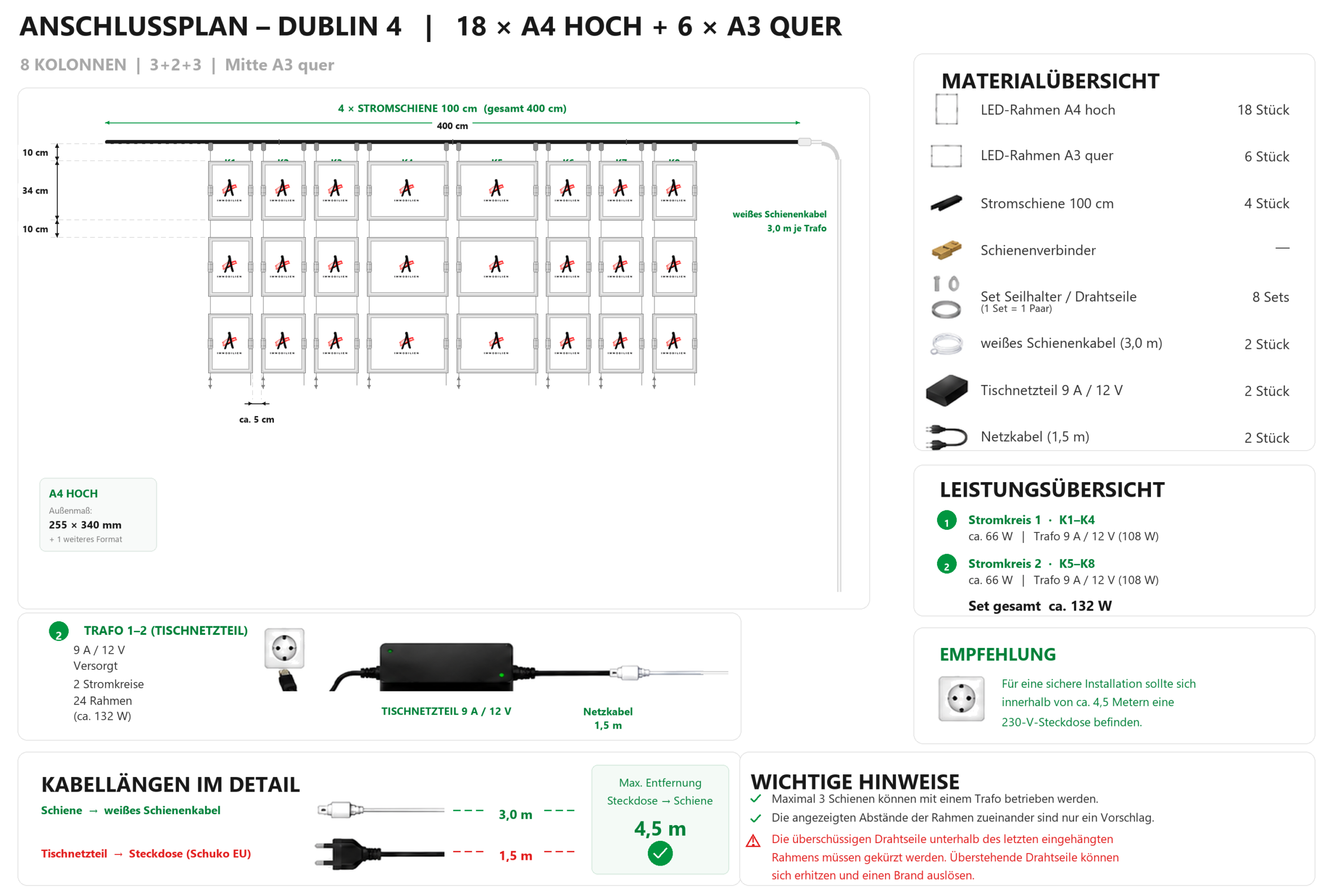

Die Montage der stromführenden Schiene ist unkompliziert und kann ohne Elektriker durchgeführt werden. Die Anlage wird anschlussfertig (Plug & Play) geliefert.

Im ersten Schritt montierst du die Montageschiene an der Decke oder der Wand oberhalb deines Schaufensters.

Die stromführenden Schienen sind standardmäßig 100 cm lang. Wenn du dich für ein Set größer als 100 cm entschieden hast, werden die einzelnen Schienen mit Hilfe der mitgelieferten Steckkontakten verbunden. Ein Set kann maximal auf 500 cm verlängert werden.

Falls du eine breite Schaufensterfront ausstatten möchtest, montiere einfach ein weiteres Set daneben.

Zur Aufhängung der Leuchtrahmen werden 2 farblich markierte Seilhalterungen in die Schiene eingedreht. Die blaue Seilhalterung symbolisiert den Minuspol, die rote Seilhalterung den Pluspol.

In die Seilhalterungen werden die Edelstahl Drahtseile eingeschoben und arretiert.

Im nächsten Schritt montierst du die LED Displays an den Drahtseilen. Beim Aton und Hugo erfolgt die Montage durch die seitlichen Halterungen, beim Helios werden die Drähte in den Rahmen eingeschoben.

Dein LED-Rahmen hängt nun sicher an der Schiene. Sollte die Kolonne schief hängen, kannst du diese bei geöffneter Arretierschraube durch Ziehen am Drahtseil vertikal ausrichten.

Im letzten schritt muss nur noch das weiße Schienenkabel mit dem Trafostecker verbunden und eingesteckt werden .

Fertig – das System ist installiert und einsatzbereit.
